固定防爆类

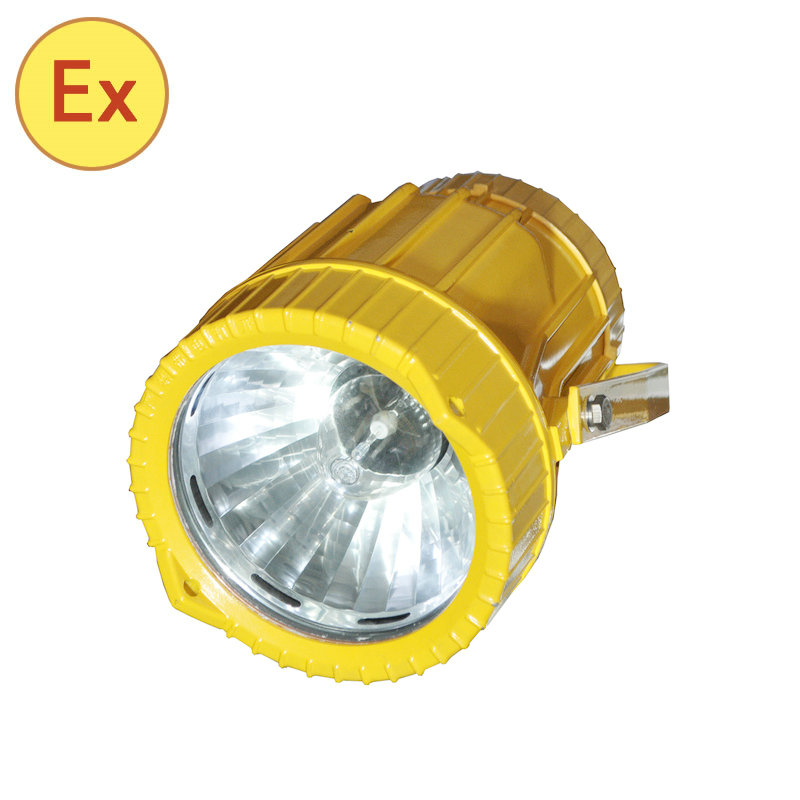

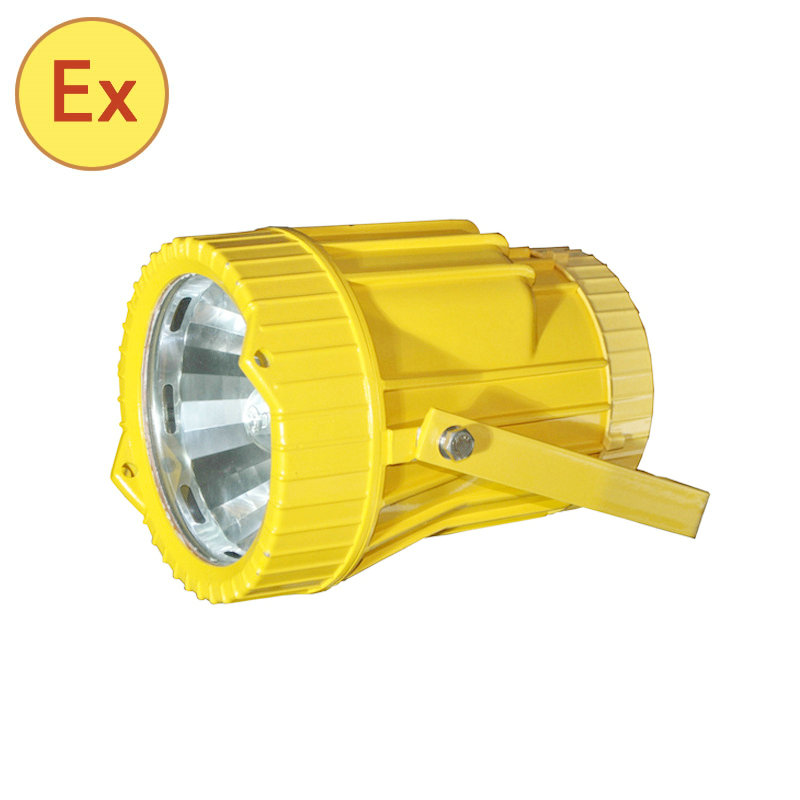

  • ·产品型号:BTC8200防爆投光灯
  • ·安装方式:吊链式、吸顶式、法兰式、弯杆式、吊杆式、护栏式、壁式
  • ·应急功能:充电时间24h,应急启动时间0.3s,应急照明时间90分钟。
  • ·防护等级:IP65
  • ·防腐等级:WF2
  • 适用范围
  • 性能特点
  • 技术参数
  • 使用方法
  • 注意事项
  • 品质保证

易燃易爆场所和各种室内外作业、施工现场及装置、设施的大范围投光照明。

    隔爆型防爆型式,能在易燃易爆场所安全工作。
  采用高强度气体放电灯作光源,光效高、寿命长,平均使用寿命可达10000小时。
  外壳采用特殊轻质合金材料,强度高,抗冲击性能好。
  优良的结构设计和最新的表面处理工艺,防水、防尘,确保灯具在各种 恶劣环境中可靠工作。
  重量轻,体积小,安装简单方便,可采用座式、壁挂式、吊顶式等多种安装方式。
额定电压 AC220V  50Hz
防爆标志 ExdIICT4/T6
功率因数 大于0.9
防护等级 IP65
防腐等级 WF2
绝缘等级 I
距高比 2.2
进线口螺纹及电缆尺寸 G3/4"、φ8~φ14mm
外形尺寸 灯具:φ174*242mm  镇流器箱:283*250mm
重量 灯具:3.65Kg  镇流器箱:4.2Kg

配用光源:
订货编号 配用光源 额定功率 光通量 平均使用寿命
BTC8200-J70 MH 70 5500 10000
BTC8200-J100 MH 100 9000 10000
BTC8200-J150 MH 150 13000 10000
BTC8200-N70 HPS 70 6000 28500
BTC8200-N100 HPS 100 9600 28500
   根据工作现场的实际需要确定灯具及镇流器箱的安装位置和方式,再根据镇流器箱到220V电源接点的距离准备相应长度的 8~ 14mm三芯电缆线。
   打开镇流器箱端盖,旋松镇流器箱电缆引入口的压紧螺母,将灯具电缆线、电源电缆线分别穿过压紧螺母引入到镇流器箱内部接线端子处,按箱内标识接好电缆,再旋紧电缆压紧螺母,盖上镇流器箱盖。
   将镇流器箱输入电缆线的另一端按防爆要求接通220V电源即可照明。
   旋松灯头支架底部的螺钉,可将灯头支架左右360旋转调节照明方位;松开灯头支架侧面的螺钉,可上下调节灯头选择照明角度,再将螺钉拧紧固定。
   更换灯泡时,用合适的螺丝刀或其它工具插入前盖侧面两个凸起部位的孔内旋下前盖,再旋下坏灯泡,将新灯泡旋在灯座上,再用上述办法将前盖旋紧.

安装及维护灯具时,必须先断开电源。
   使用时,灯具表面有一定的温升,属正常现象;透明件中心温度较高,不得用手直接触摸。
